Relevé 3D du bâtiment
par scanner laser

Notre service en relevés 3D permet d'éviter les erreurs tout en gagnant en précision avec le scanner laser.
Icone pôle relevé 3D

Relevés 3D pour l'architecture, une capture de la réalité

Le pôle relevé 3D de Numériplan intervient en amont du bureau de dessin pour réaliser des opérations de mesure sur un bâtiment existant. Tous les détails de l’environnement sont cartographiés suivant des coordonnées tridimensionnelles.

Maîtrise
technologique

Compétences
opérationnelles

Expérience
multisecteurs

Le savoir-faire du scan 3D

Bénéficiez de l’expertise d’un opérateur pour une numérisation précise de vos infrastructures avec les dernières technologies de scan 3D. Notre expert se déplace sur le site et réalise des relevés suivant plusieurs points de numérisation.

Acquisition 3D de vos bâtiments

La gestion, l'exploitation et la maintenance d'un bâtiment sont des enjeux communs à tous les secteurs. L'acquisition 3D est un moyen fiable, rapide et précis pour obtenir une documentation conforme à l'exécution as-built / tel que construit.

Les 3 étapes du relevé 3D

Relevés 3D sur site

Le relevé 3D mobilise une technologie laser pour générer un nuage de points en 3D. Il produit des environnements détaillés et des géométries complexes en quelques minutes.

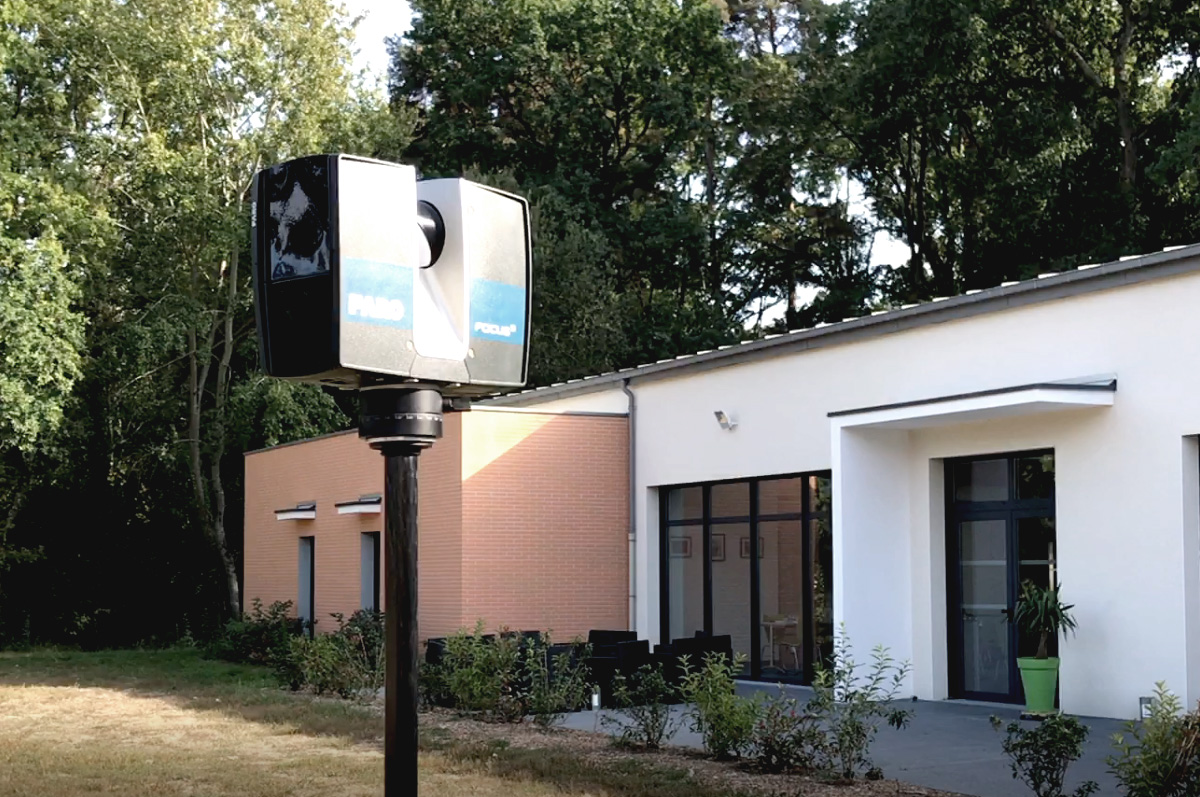

Relevés 3D par scanner laser sur site

Traitement du nuage de points

Du retour au bureau, les différents nuages de points sont traités, positionnés et assemblés pour exploitation (mesures de distances, calcul de superficies, annotations…).

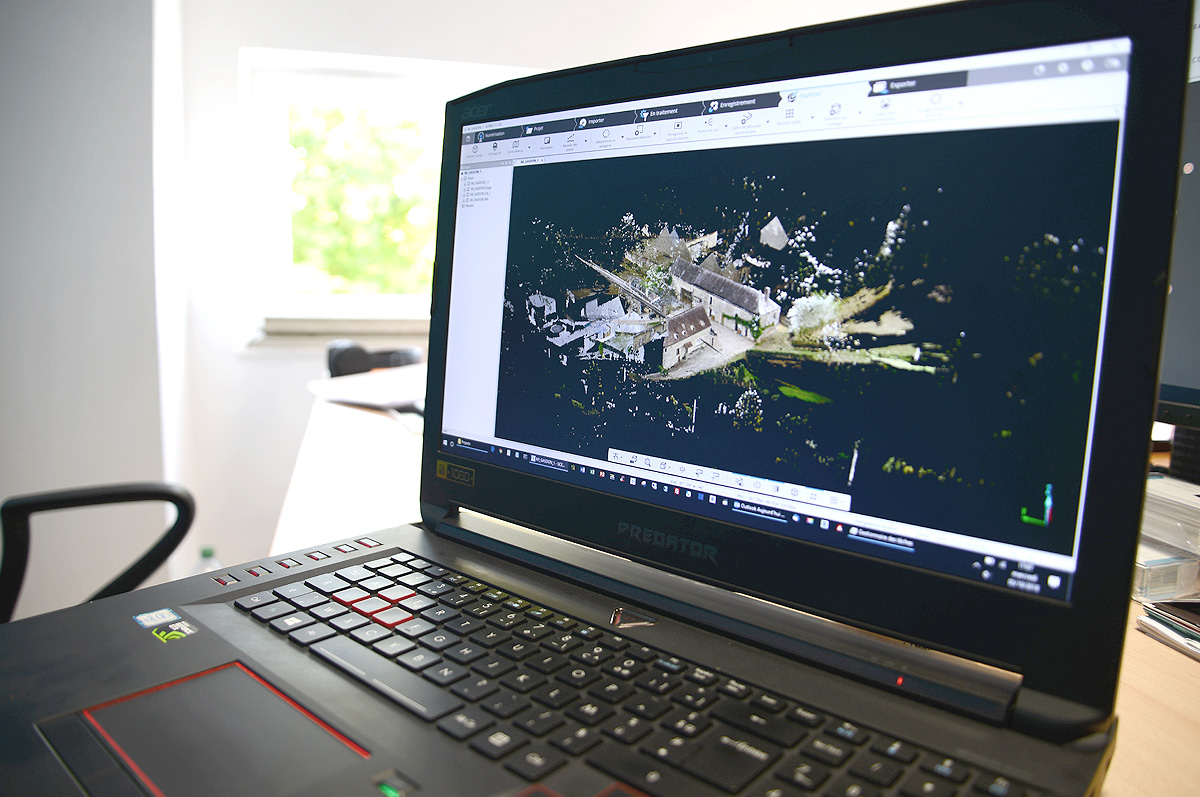

Assemblage du nuage de points et traitement

Maquette 3D et plan

Le nuage de points finalisé permet la création de la maquette numérique 3D. Les plans 2D générés reproduisent l’état existant du bâtiment relevé avec une fidélité haute.

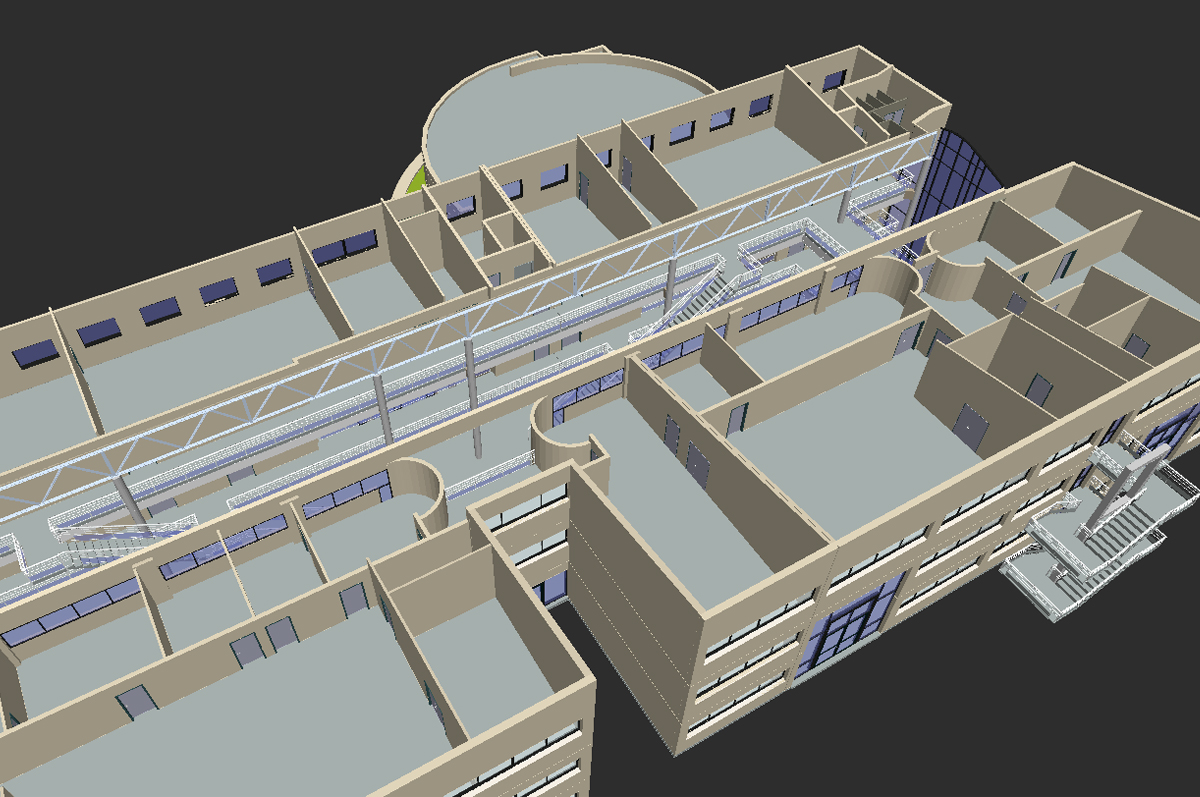

Modélisation BIM à partir du nuage de points

Besoin d'aide en relevé laser ?

Un scanner 3D pour le bâtiment

La technologie laser pour l’architecture

Les évolutions technologiques offrent de nouvelles méthodes de relevé pour le bâtiment et l’architecture. Le télémètre s’est déjà imposé en remplacement du mètres à ruban sur les chantiers. Aujourd’hui, la technologie laser permet de reconstituer un environnement en 3D.

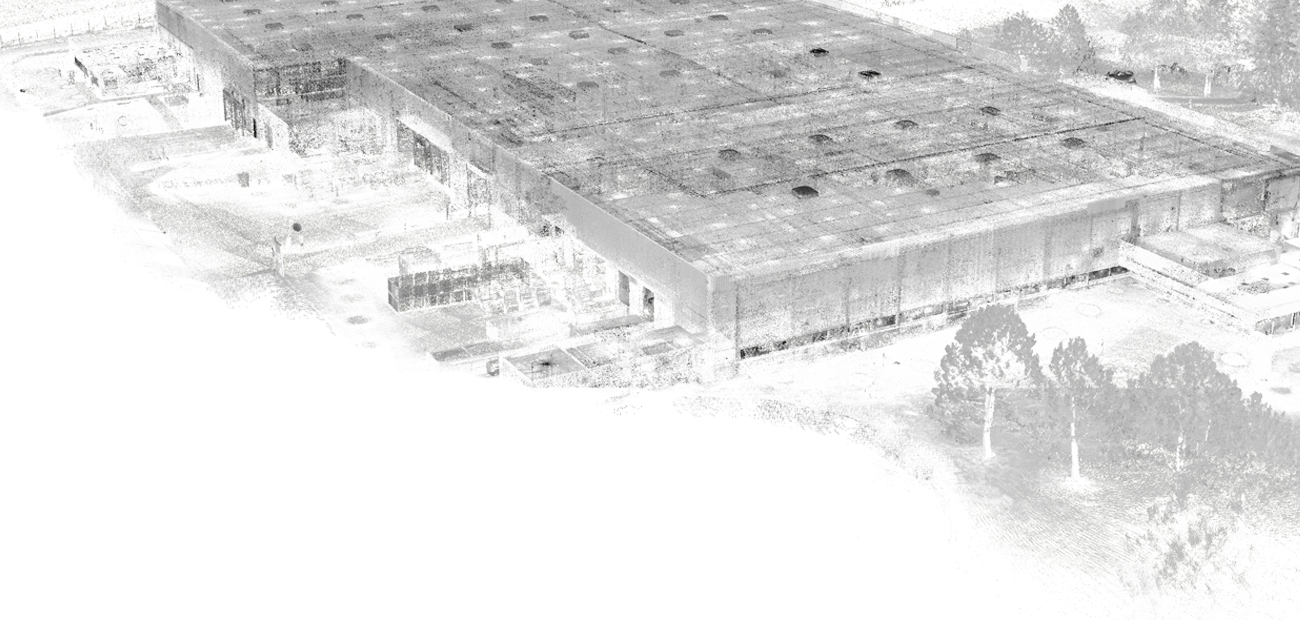

Relevé 3D par technologie scanner laser
Scanner laser pour les relevés 3D

Fonctionnement d'un scanner 3D laser

Le scanner, à haute précision et de courte portée, envoie un faisceau laser vers le centre d’un miroir en rotation. L'appareil étant lui-même en mouvement selon un axe vertical, il permet un balayage complet de l’environnement.

L'acquisition d'un nuage de points

Le scan 3D, ou scan laser, permet de reconstituer un environnement sous forme de nuage de points. Lorsque le faisceau entre en contact avec un objet, l'appareil analyse la position de l’interférence et capture un point de l'environnement réel.

Nos services en
nuage de points

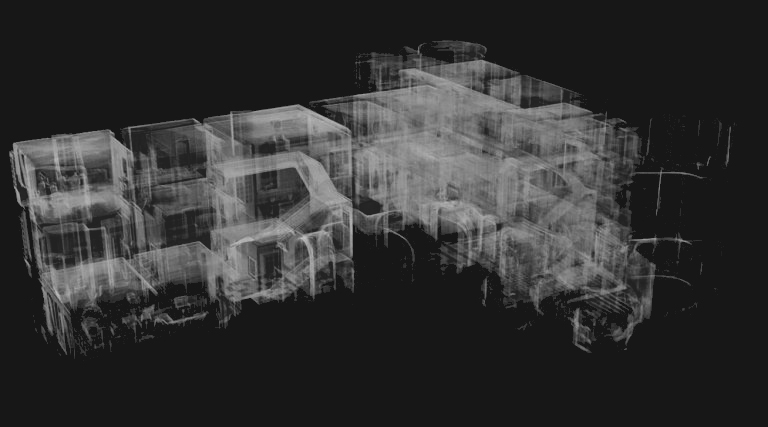

Nuage de points issu d'un scanner laser 3D

Vous souhaitez déléguer le scan 3D ?

Nos services en CAO/DAO à partir du relevé laser

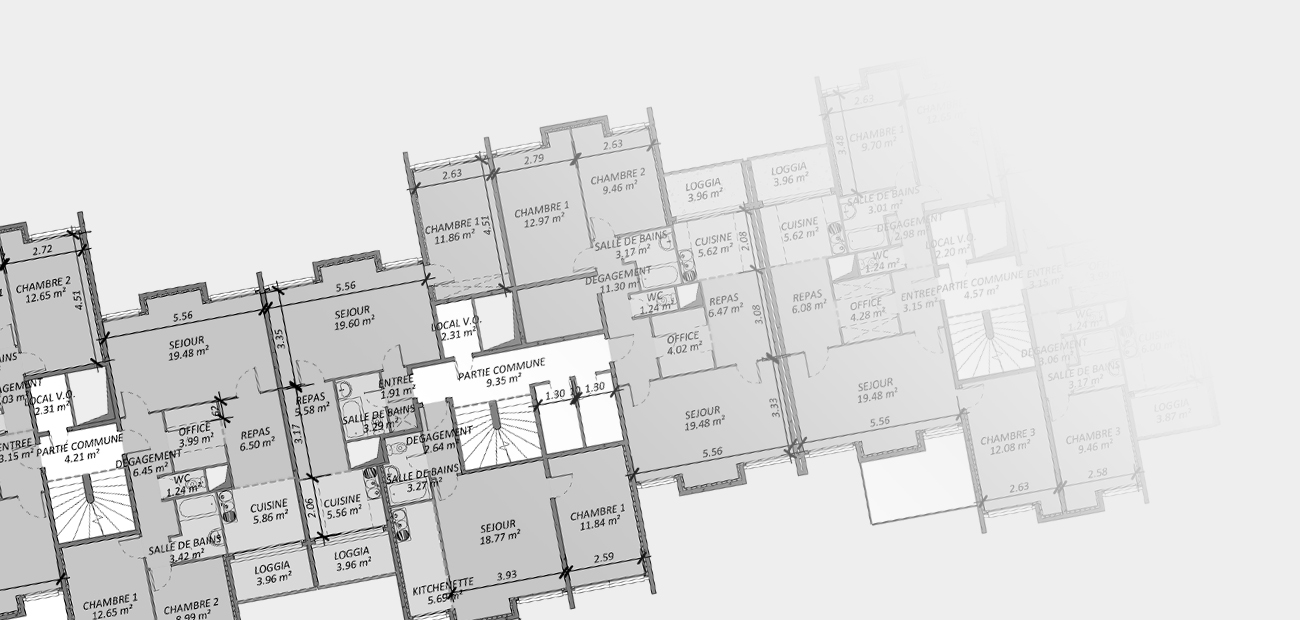

Plan tel que construit d'un immeuble

Plan 2D du bâtiment tel que construit

Le relevé laser facilite la saisie CAO/DAO du dessinateur pour l'établissement du plan 2D d'architecture. Grâce au nuage de points, il dispose de données complètes et précises du bâtiment tel que construit. Cette approche permet de suivre les points de contrôles et d’aboutir à des plans 2D conformes.

Nos services en
plan 2D et 3D

Scan to BIM - maquette numérique

La transformation numérique de l’architecture s'appuie sur une réplique virtuelle du bâtiment. Véritable support collaboratif, celle-ci contient des données techniques et volumiques pour organiser et simuler des usages. Le Scan to BIM permet d'obtenir la maquette numérique d’un bâtiment existant suite au relevé 3D.

Nos services en
maquette BIM
Scan to BIM d'une installation industrielle
Imagerie 3D d'une grange suite au relevé 3D

Visite virtuelle et imagerie 3D réaliste

Le pôle imagerie 3D de Numériplan est spécialisé dans la production de visuels fixes, animés ou dynamiques. À partir du relevé 3D, nos infographistes créent des outils de communication adaptés à vos besoins : perspective, plan de vente, visite virtuelle, insertion graphique...

Services du pôle
imagerie 3D

Nos offres de service
en relevé par scan 3D

Mesure fiable

Relevé sur site

  • Relevé par scanner laser
  • Livraison d'un nuage de points
  • Numérisation par scanner laser du site
  • Assemblage et post-traitement des données
  • Livraison d’un nuage de points fiable

État des lieux

Plan de l'existant

  • Modélisation 3D à partir de vos données
  • Livraison des plans 2D
  • Livraison d'une maquette numérique
  • Modélisation à partir de vos données
  • Extraction des plans 2D du bâtiment
  • Livraison d’une maquette numérique BIM

Mesure et modélisation

Relevé et maquette

  • Relevé par scanner laser
  • Assemblage du relevé 3D
  • Modélisation 3D sur nuage de points
  • Livraison des plans 2D
  • Livraison d'une maquette numérique
  • Numérisation du site par scanner laser
  • Assemblage et post-traitement des données
  • Modélisation sur nuage de points
  • Extraction des plans 2D du bâtiment
  • Livraison d’une maquette numérique BIM

Vos livrables sur-mesure !

Relevé 3D pour le bâtiment, quels usages ?

Local professionnel

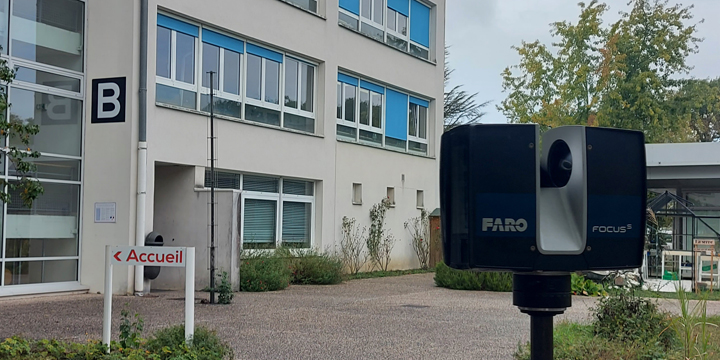

Numérisation 3D d'un ensemble de locaux tertiaires

L'absence de plans à jour peut rapidement poser problème pour la gestion et la maintenance des bâtiments tertiaires. Ils sont aussi essentiels d'un point de vue sécurité : plans d'évacuation, localisation des équipements...

Patrimoine historique

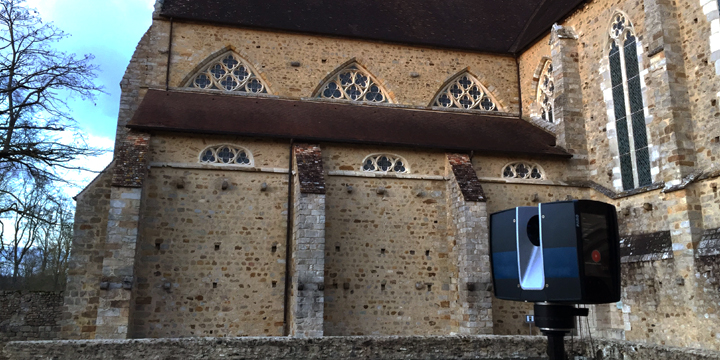

Acquisition d'un nuage de points du patrimoine

Il existe un intérêt certain à numériser un patrimoine historique avant que celle-ci ne se détériore. Au-delà de faciliter l'étude d'une rénovation, le nuage de points constitue une mémoire numérique de la structure existante.

Industrie et commerce

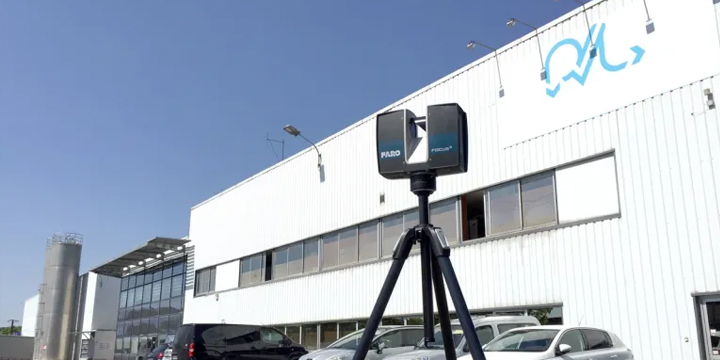

Relevé 3D d'un site industriel

La transformation des locaux industriels soulève des problématiques fortes : aménagement, optimisation, sécurité, autorisation... Une documentation complète et précise des infrastructures est essentielle pour la gestion et l'entretien.

Collectivité locale

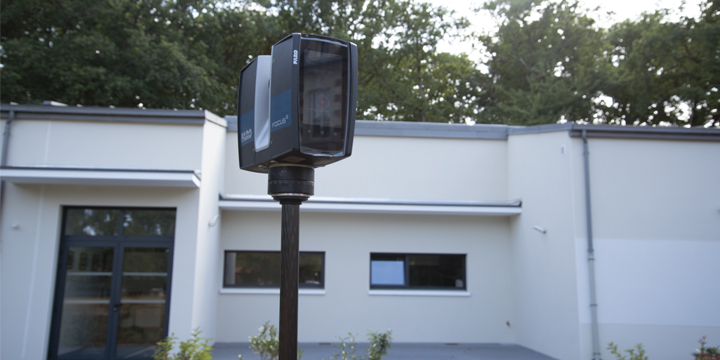

Relevé 3D de la cantine d'une collectivité locale

Le relevé 3D permet aux collectivités locales de reconstituer un bâtiment public, un centre-ville, des aires de stationnement... dans l'optique de préparer des chantiers de rénovation ou d'aménagement, et consulter des entreprises.

Immobilier collectif

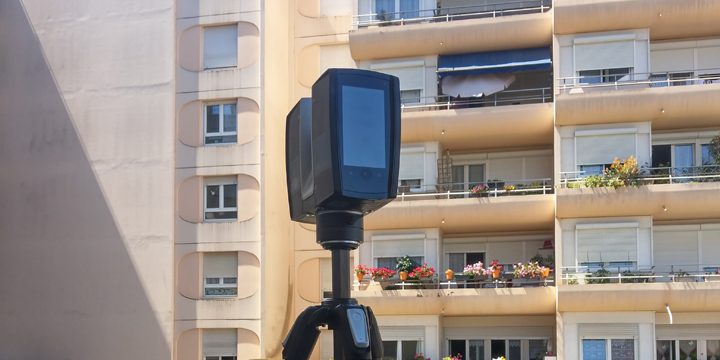

Relevé 3D d'un immeuble d'habitat collectif

Nous intervenons en immobilier collectif afin de réaliser un état des lieux complet dans l'optique de travaux de rénovation. Il permet à la maîtrise d’œuvre de concevoir le projet et d’estimer les coûts sur une base fiable.

Maison individuelle

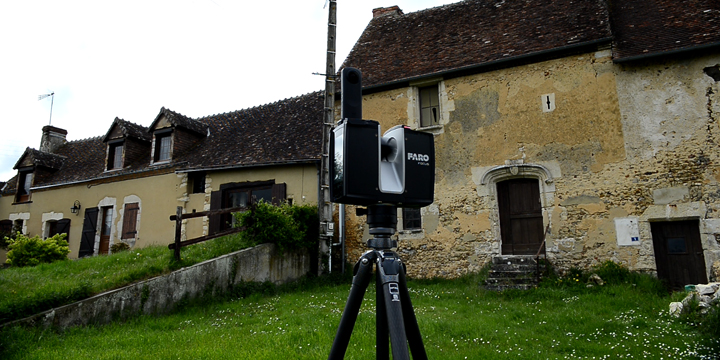

Relevé 3D d'une maison individuelle

Le relevé 3D est utile en habitat individuel pour anticiper des travaux et déposer une demande d'autorisation d'urbanisme. Il peut aussi servir aux assureurs et experts en cas de sinistre : incendie, dégât des eaux...
